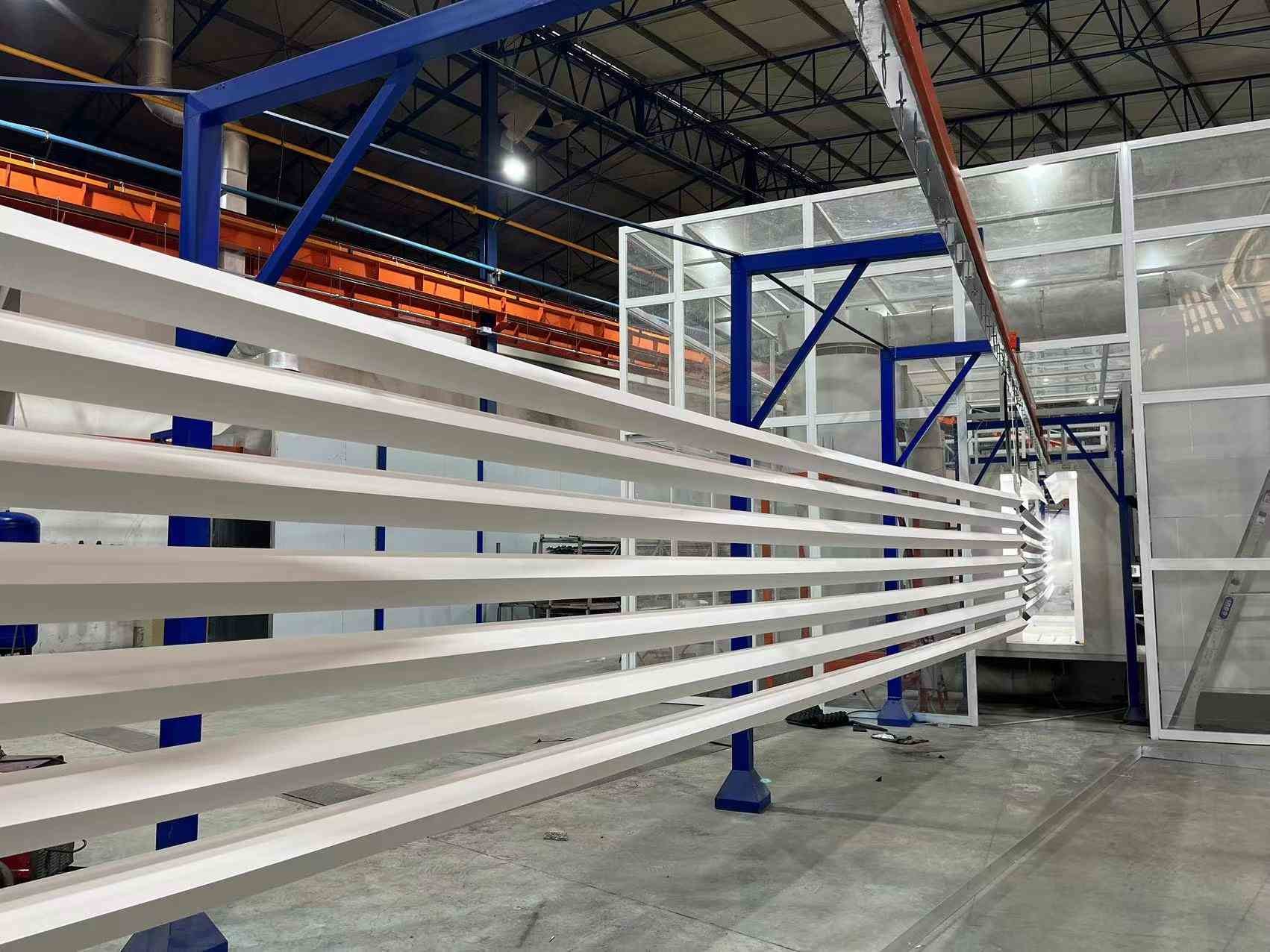

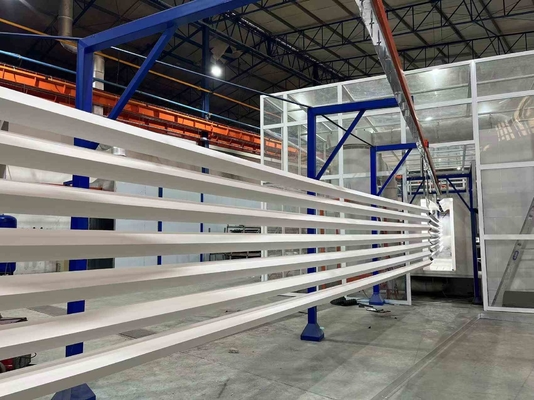

Πλήρως αυτόματο σύστημα Πιστοποίησης CE Προφίλ αλουμινίου Οριζόντια γραμμή επίστρωσης σκόνης

Η παρούσα πρόταση έχει σχεδιαστεί για οριζόντιες γραμμές επικαλύψεως σκόνης προφίλ αλουμινίου

1Δεδομένα σχεδιασμού

Α, Υλικό επικάλυψης: Προφίλ αλουμινίου

Β. Τεχνική περιγραφή:Βάρεμα, προεπεξεργασία, ξήρανση, επίστρωση σε σκόνη, στεγνώσεις, εκφόρτωση.

Γ, προδιαγραφές προφίλ επικάλυψης:

α. Μέγιστο μέγεθος προφίλ: 100 mm × 200 mm × L7000 mm

β. Μέγιστο βάρος του προφίλ: 30 kg.

στ. Κανονικό βάρος: 3,5 kg

Δ. Τυπική επιφάνεια του προφίλ: 400m2/T

ε. Ταχύτητα μεταφοράς 1200 mm/min (500 mm/min ----- 20000 mm/min ρυθμιζόμενη)

2, Προμήθεια ενέργειας

Α,Πρόσβαση ενέργειας

Μονόφαση τάση:220V+10%

Τριφασική τάση:380V+10%

Συχνότητα: 50Hz

Γραμμή ομάδας εξοπλισμού και γραμμή μηδέν

Β,Φυσικό αέριο

3Συμπυκνωμένος αέρας

Α,πίεση: 7,0bar

Β,Μέγιστη ροή ατμού: 1,3 g/nm3

C,Μέγιστη περιεκτικότητα σε λάδι: 0,01 ppm

D,Μαξική ροή του συμπιεσμένου αέρα: 8m3/min

4"Χρειάζεται βιομηχανικό νερό"

Α,Πέταση: 3+0.2bar

Β,Φύση: 5m³/h

5Καθαρό νερό.

Α,οδηγικότητα: 10us/cm

Β,Φύση: 4m³/h

6"Πουτρούχα"

Α, Χαρακτηριστικό της σκόνης:Η LEL≥40g/Nm³

7Διαστήματα μεταξύ υλικών κρεμασμένων: 66mm, 100mm, 133mm, 150mm, 200mm

8"Δυνατότητα παραγωγής"

Ταχύτητα αλυσίδας μεταφοράς: 1,2 m/min

Συνολική επικάλυψη σε τεμάχια ανά ώρα: 1200mm/min÷150mm/pcs×60minutes=480pcs/hr

Συνολικό βάρος ανά ώρα: 480pcs × 3,5kg/pcs = 1,68t/hr

Ημερήσια χωρητικότητα: 1,68 τόνους x 16 ώρες/ημέρα = 26,8 τόνους/ημέρα

Ημερήσια παραγωγική ικανότητα: 26,8 τόνοι × 25 ημέρες/μήνα = 670 τόνοι/μήνα

9Οι κύριες λειτουργικές διαδικασίες κάθετης ψεκασμού σκόνης είναι οι ακόλουθες:

1Για την ψεκασμό με σκόνη προφίλ, η προεπεξεργασία είναι εξαιρετικά σημαντική.που πρέπει να καθαρίζονται με χημική επεξεργασία πριν από την ψεκασμό.

2,Προεπεξεργαστική διαδικασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασία5-1 λεπτά ]--- οξύνει [00,5-2 λεπτά ]--- πλύσιμο [0,5-1 λεπτά ]-- καθαρό πλύσιμο με νερό [1 - 2 λεπτά].

3Σκοπός αποτρίχωσης: Σκοπός της επεξεργασίας αποτρίχωσης είναι η αφαίρεση των λεκέδων ελαίου στην επιφάνεια του προφίλ και η διασφάλιση της καθαρότητας της επιφάνειας όταν το προφίλ εισέρχεται στην δεξαμενή χρωμοποίησης.

4"Παραμέτροι διαδικασίας απολιπαντικής δεξαμενής: Κατά τη διάρκεια της παραγωγής, αναλύεται η συγκέντρωση του ελεύθερου υγρού δεξαμενής οξέος κάθε δύο ώρες, ρυθμίζεται το υγρό δεξαμενής σύμφωνα με τα αποτελέσματα της ανάλυσης,και να καθαρίζετε την επιφάνεια του υγρού της δεξαμενής κατά διαστήματα χωρίς να αλλάζετε το υγρό της δεξαμενής.

5Σκοπός της επεξεργασίας επιφάνειας με οξύ:Ο κύριος σκοπός της επεξεργασίας επιφάνειας με οξύ είναι η περαιτέρω αφαίρεση του ελαίου από το προφίλ, έτσι ώστε η επιφάνεια του προφίλ να εκθέτει μια φρέσκια μήτρα,ώστε να διευκολύνεται η ομαλή αντίδραση χρωμοποίησηςΗ συγκέντρωση του διαλύματος του μπάνιου αναλύεται κάθε δύο ώρες και προσαρμόζεται σύμφωνα με τα αποτελέσματα της ανάλυσης.το υγρό του μπάνιου δεν χρειάζεται να αντικατασταθεί και μπορεί να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.

6Η επιφάνεια του χρωματοποιημένου προφίλ θα σχηματίσει μια ανοιχτόκίτρινη χημική επικάλυψη μετατροπής.Ανθεκτικότητα των ψεκασμένων προφίλ σε καιρικές συνθήκες- αναλύεται η ανωμαλία του υγρού του λουτρού κάθε δύο ώρες και πραγματοποιούνται προσαρμογές σύμφωνα με τα αποτελέσματα της ανάλυσης.και το υγρό του μπάνιου αναπληρώνεται από καιρό σε καιρό.

7"Τα χρωματισμένα προφίλ εισέρχονται στο φούρνο ξήρανσης για την ξήρανση της επιφάνειας.διαφορετικά θα επηρεαστεί η ποιότητα της προσκόλλησης μεταξύ της επικάλυψης και των προφίλ..

8"Τα ξηρά προφίλ εισέρχονται στο θάλαμο ψεκασμού με ταχύτητα αλυσίδας 1 ̊2,5 / m για ψεκασμό.

9"Μέσα από την καθαρισμένη και φιλτραρισμένη πίεση του αέρα (7-8 kg), η σκόνη ψεκαστεί ομοιόμορφα στα εργασιακά κομμάτια με το ηλεκτροστατικό όπλο σκόνης.η ηλεκτροστατική τάση 45-90kw και το αντίστοιχο σύστημα τροφοδοσίας σκόνης και τις παραμέτρους για να εξασφαλιστεί ότι η επικάλυψη φτάνει στο σύνολο Μετά τις απαιτήσεις της διαδικασίας, η διαδικασία ψεκασμού ολοκληρώνεται.

10Η θερμοκρασία στερέωσης είναι μεταξύ [195-215 βαθμών], και ο χρόνος στερέωσης πρέπει να είναι μεταξύ [15-25 λεπτά].

11"Τα προφίλ που έχουν στερεωθεί και αποδεσμευτεί θερμαίνονται ολόκληρα.Μετά την αφαίρεση του ράφουΗ επιφάνεια πρέπει να είναι ομαλή και η επικάλυψη πρέπει να είναι ομοιόμορφη.και στη συνέχεια μπορεί να συσκευαστεί μετά από την εξέταση της επαγγελματικής ποιότητας.

Η Foshan ABD Equipment Co., Ltd ιδρύθηκε το 2003. Από τότε που ξεκινήσαμε, η ABD έχει κάνει μεγάλη δουλειά στο σχεδιασμό, την κατασκευή και την εγκατάσταση εξοπλισμού επεξεργασίας επιφάνειας αλουμινίου,Συμπεριλαμβανομένων των γραμμών ηλεκτροστατικής επικάλυψης σκόνης, οι γραμμές ανωτισμού και χρωματισμού, καθώς και οι γραμμές χρωματισμού υγρών φθοροανθράκων.Θα δημιουργήσουμε εξατομικευμένα σχέδια και θα παρέχουμε τους κάθετους και οριζόντιους τύπους για κάθε πελάτη με βάση τις ατομικές του ανάγκες..
