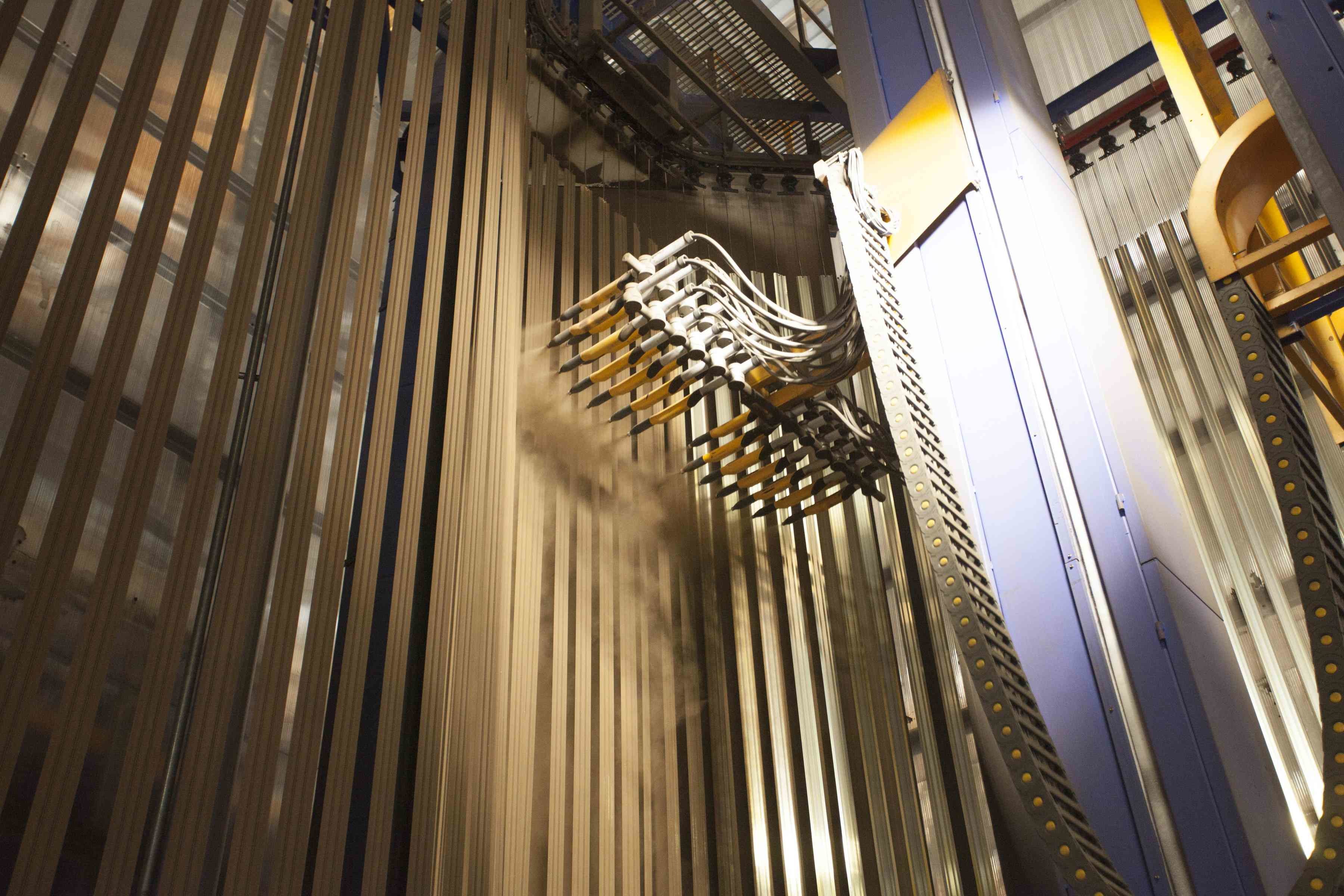

Σημείο ψεκασμού μετάλλου SUS Σημείο κατακόρυφης επικάλυψης σκόνης από προφίλ κράματος αλουμινίου
Κέντρο τροφοδοσίας σκόνης με προεπεξεργασία σήραγγας ψεκασμού
Σημερινή γραμμή επικάλυψης σκόνης με τον καλύτερο εξοπλισμό επεξεργασίας επιφάνειας
Η παρούσα πρόταση έχει σχεδιαστεί για κάθετη γραμμή επικαλύψεως σκόνης προφίλ αλουμινίου
1. Δεδομένα σχεδιασμού
Α, Υλικό επικάλυψης: Προφίλ αλουμινίου
Β. Τεχνική περιγραφή:Βάρεμα, προεπεξεργασία, ξήρανση, επίστρωση σε σκόνη, στεγνώσεις, εκφόρτωση.
Γ, προδιαγραφές προφίλ επικάλυψης:
α,Μέγιστο μέγεθος του προφίλ: 100mm × 200mm × L7000mm
β,Μέγιστο βάρος του προφίλ: 30KG
γ,Κανονικό βάρος: 3,5kg
d,Συμβατική επιφάνεια του προφίλ: 400m2/Τ
2Εφοδιασμός ενέργειας
Α,Πρόσβαση ενέργειας
Μονόφαση τάση:220V+10%
Τριφασική τάση:380V+10%
Συχνότητα: 50Hz
Γραμμή ομάδας εξοπλισμού και γραμμή μηδέν
Β,Φυσικό αέριο
3. συμπιεσμένος αέρας
Α,πίεση: 7,0bar
Β,Μέγιστη ροή ατμού: 1,3 g/nm3
C,Μέγιστη περιεκτικότητα σε λάδι: 0,01 ppm
D,Μαξική ροή του συμπιεσμένου αέρα: 8m3/min
4- Βιομηχανικό νερό απαιτείται
Α, πίεση: 3+0.2bar
Β, ροή: 5m3/h
5. σκόνη
Α, Χαρακτηριστικό της σκόνης:Η LEL≥40g/Nm3
6. Παραγωγική ικανότητα
Ταχύτητα αλυσίδας μεταφοράς: 1,2 m/min
Συνολική επικάλυψη σε τεμάχια ανά ώρα: 1200mm/min÷150mm/pcs×60minutes=480pcs/hr
Συνολικό βάρος ανά ώρα: 480pcs × 3,5kg/pcs = 1,68t/hr
Ημερήσια χωρητικότητα: 1,68 τόνους x 16 ώρες/ημέρα = 26,8 τόνους/ημέρα
Ημερήσια παραγωγική ικανότητα: 26,8 τόνοι × 25 ημέρες/μήνα = 670 τόνοι/μήνα
Χαρακτηριστικό:Αυτόματη κατακόρυφη γραμμή επίστρωσης σκόνης για εξοπλισμό επεξεργασίας επιφάνειας προφίλ αλουμινίου.Σώστε αέριο και ενέργεια,σώστε χώρο.Υψηλής ποιότητας,υψηλής παραγωγικότητας,μαλακή και ανθεκτική επίστρωση.
Κύριο στοιχείο:Συστήματα κρεμασμένων μεταφορέων,συστήματα φόρτωσης και εκφόρτωσης,προεπεξεργασία,φούρνο ξήρανσης,θάλαμος για την επίστρωση σκόνης και σύστημα ανακύκλωσης,φούρνο επεξεργασίας,σύστημα ηλεκτρικού ελέγχου,όπλα επίστρωσης σκόνης,Κέντρο προμήθειας σκόνηςΣυμπυκνωτή αέρα, σύστημα μηχανής νερού και ούτω καθεξής.
Συνηθισμένη διαδικασία επικάλυψης με σκόνη:Αποφόρτωση-πλύση-προ-λιπασμός-απολιπανμός-πλύση-πλύση-καθαρό νερό-παστικοποίηση-πλύση-καθαρή-ξήρανση-πλύση-σκούπιση-σκούπιση-σκούπιση-αφόρτωση.
Οι λειτουργικές διαδικασίες κάθετης ψεκασμού σκόνης είναι οι ακόλουθες:
1Για την ψεκασμό με σκόνη προφίλ, η προεπεξεργασία είναι εξαιρετικά σημαντική.που πρέπει να καθαρίζονται με χημική επεξεργασία πριν από την ψεκασμό.
2,Προεπεξεργαστική διαδικασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασία5-1 λεπτά ]--- οξύνει [00,5-2 λεπτά ]--- πλύσιμο [0,5-1 λεπτά ]-- καθαρό πλύσιμο με νερό [1 - 2 λεπτά].
3Σκοπός αποτρίχωσης: Σκοπός της επεξεργασίας αποτρίχωσης είναι η αφαίρεση των λεκέδων ελαίου στην επιφάνεια του προφίλ και η διασφάλιση της καθαρότητας της επιφάνειας όταν το προφίλ εισέρχεται στην δεξαμενή χρωμοποίησης.
4"Παραμέτροι διαδικασίας απολιπαντικής δεξαμενής: Κατά τη διάρκεια της παραγωγής, αναλύεται η συγκέντρωση του ελεύθερου υγρού δεξαμενής οξέος κάθε δύο ώρες, ρυθμίζεται το υγρό δεξαμενής σύμφωνα με τα αποτελέσματα της ανάλυσης,και να καθαρίζετε την επιφάνεια του υγρού της δεξαμενής κατά διαστήματα χωρίς να αλλάζετε το υγρό της δεξαμενής.
5Σκοπός της επεξεργασίας επιφάνειας με οξύ:Ο κύριος σκοπός της επεξεργασίας επιφάνειας με οξύ είναι η περαιτέρω αφαίρεση του ελαίου από το προφίλ, έτσι ώστε η επιφάνεια του προφίλ να εκθέτει μια φρέσκια μήτρα,ώστε να διευκολύνεται η ομαλή αντίδραση χρωμοποίησηςΗ συγκέντρωση του διαλύματος του μπάνιου αναλύεται κάθε δύο ώρες και προσαρμόζεται σύμφωνα με τα αποτελέσματα της ανάλυσης.το υγρό του μπάνιου δεν χρειάζεται να αντικατασταθεί και μπορεί να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.
6Η επιφάνεια του χρωματοποιημένου προφίλ θα σχηματίσει μια ανοιχτόκίτρινη χημική επικάλυψη μετατροπής.Ανθεκτικότητα των ψεκασμένων προφίλ σε καιρικές συνθήκες- αναλύεται η ανωμαλία του υγρού του λουτρού κάθε δύο ώρες και πραγματοποιούνται προσαρμογές σύμφωνα με τα αποτελέσματα της ανάλυσης.και το υγρό του μπάνιου αναπληρώνεται από καιρό σε καιρό.
7"Τα χρωματισμένα προφίλ εισέρχονται στο φούρνο ξήρανσης για την ξήρανση της επιφάνειας.διαφορετικά θα επηρεαστεί η ποιότητα της προσκόλλησης μεταξύ της επικάλυψης και των προφίλ..
8"Τα ξηρά προφίλ εισέρχονται στο θάλαμο ψεκασμού με ταχύτητα αλυσίδας 1 ̊2,5 / m για ψεκασμό.
9"Μέσα από την καθαρισμένη και φιλτραρισμένη πίεση του αέρα (7-8 kg), η σκόνη ψεκαστεί ομοιόμορφα στα εργασιακά κομμάτια με το ηλεκτροστατικό όπλο σκόνης.η ηλεκτροστατική τάση 45-90kw και το αντίστοιχο σύστημα τροφοδοσίας σκόνης και τις παραμέτρους για να εξασφαλιστεί ότι η επικάλυψη φτάνει στο σύνολο Μετά τις απαιτήσεις της διαδικασίας, η διαδικασία ψεκασμού ολοκληρώνεται.
10Η θερμοκρασία στερέωσης είναι μεταξύ [195-215 βαθμών], και ο χρόνος στερέωσης πρέπει να είναι μεταξύ [15-25 λεπτά].
11"Τα προφίλ που έχουν στερεωθεί και αποδεσμευτεί θερμαίνονται ολόκληρα.Μετά την αφαίρεση του ράφουΗ επιφάνεια πρέπει να είναι ομαλή και η επικάλυψη πρέπει να είναι ομοιόμορφη.και στη συνέχεια μπορεί να συσκευαστεί μετά από την εξέταση της επαγγελματικής ποιότητας.
Σχετικά με εμάς
Η Foshan ABD Equipment Co., Ltd ιδρύθηκε το 2003. Από τότε που ξεκινήσαμε, η ABD έχει κάνει μεγάλη δουλειά στο σχεδιασμό, την κατασκευή και την εγκατάσταση εξοπλισμού επεξεργασίας επιφάνειας αλουμινίου,Συμπεριλαμβανομένων των γραμμών ηλεκτροστατικής επικάλυψης σκόνης, οι γραμμές ανωτισμού και χρωματισμού, καθώς και οι γραμμές χρωματισμού υγρών φθοροανθράκων.Θα δημιουργήσουμε εξατομικευμένα σχέδια και θα παρέχουμε τους κάθετους και οριζόντιους τύπους για κάθε πελάτη με βάση τις ατομικές του ανάγκες..
Η παραγωγική ικανότητα και το τεχνικό επίπεδο της εταιρείας ήταν πάντα στην πρώτη θέση στην ίδια βιομηχανία.και επίσης πέρασε με επιτυχία την πιστοποίηση CE το 2012Ταυτόχρονα, τα προϊόντα υψηλής ποιότητας έχουν επίσης αναγνωριστεί και απονεμηθεί πολλοί τιμητικοί τίτλοι από την εταιρεία στη βιομηχανία, συμπεριλαμβανομένων των επιχειρήσεων υψηλής τεχνολογίας,κορυφαίες επιχειρήσεις της ζώνης υψηλής τεχνολογίας Foshan το 2020, οι επιχειρήσεις γαζέλες στην εθνική ζώνη υψηλής τεχνολογίας της Foshan το 2019, οι κορυφαίες επιχειρήσεις σε κλάδους βιομηχανίας στην πόλη Foshan,βασικά συνιστώμενα προϊόντα στη βιομηχανία επεξεργασίας αλουμινίου στην επαρχία Sanshui, πόλη Foshan, εξαιρετικοί προμηθευτές το 2019, και κορυφαίες 20 κινεζικές μάρκες εξοπλισμού αλουμινίου, Foshan Εθνική ζώνη υψηλής τεχνολογίας του 2020 Manufacturing Singles Champion Enterprise, Εξειδικευμένη σε Fine,Ειδικό, και Νέες Μικρές και Μεσαίες Επιχειρήσεις, Καινοτόμες Μικρές και Μεσαίες Επιχειρήσεις στην επαρχία Guangdong κλπ.Η εξαιρετική ποιότητα και η υπηρεσία κάνουν "Anbang εξοπλισμό" που εξάγονται σε περισσότερες από 35 χώρες και περιοχές στον κόσμο, συμπεριλαμβανομένων των Ηνωμένων Πολιτειών, της Αυστραλίας, της Νέας Ζηλανδίας, του Βιετνάμ, της Μαλαισίας, της Ινδονησίας, της Σρι Λάνκα, των Ηνωμένων Αραβικών Εμιράτων, της Σαουδικής Αραβίας, του Κατάρ, του Κουβέιτ, της Τουρκίας, της Αιγύπτου, της Αλγερίας, της Αγκόλας, του Μεξικού,Κολομβία, κλπ.
Γενικές ερωτήσεις
1.Τι πρέπει να προσφέρουμε αν ενδιαφέρεστε για τον εξοπλισμό σας;
Α. Το υλικό/μέγεθος (max)/βάρος (max) των τεμαχίων σας.
Β. Ποια είναι η αναμενόμενη απόδοση αυτού του εξοπλισμού (8 ώρες/ημέρα ή 30 ημέρες/μήνα);
Γ. Το διαθέσιμο χώρο εργαστηρίου στο οποίο σκοπεύετε να τοποθετήσετε αυτό το σύνολο εξοπλισμού (στην LxWxH);
D. Ποιο καύσιμο προτιμάτε να χρησιμοποιείτε για το σύστημα θέρμανσης:Ηλεκτρικό,αέριο,LPG,διόλυμα ή άλλα;
2.Πώς να εγκαταστήσετε τον εξοπλισμό σας μετά την αγορά του;
Α. Θα παρέχουμε έγγραφα εγκατάστασης, σχέδιο συναρμολόγησης 3D ή βίντεο εγκατάστασης για να καθοδηγήσουμε την εγκατάσταση.
Β. Ο μηχανικός μας θα καθοδηγήσει την εγκατάσταση του εξοπλισμού και το debugging σε απευθείας σύνδεση.
Γ. Μπορούμε να οργανώσουμε εγκαταστάτες στο εργοστάσιό σας για να καθοδηγήσουν τις εργασίες εγκατάστασης, εάν είναι απαραίτητο.
Δ. Μετά την αποδιορθώση, θα παρέχει πλήρη εκπαίδευση και θα παρακολουθεί τακτικά τη χρήση του εξοπλισμού.
3.Πώς γίνεται η υπηρεσία μετά την πώληση της εταιρείας σας;
Α. Εγγύηση 1 έτος για εξαρτήματα, τα εξαρτήματα περιλαμβάνουν κυρίως ανεμιστήρες, καυστήρες, ηλεκτρικά εξαρτήματα του κιβωτίου ελέγχου, μεταλλική δομή, τοιχοειδή κλπ., εκτός από την περίπτωση ανθρωπογενούς βλάβης.
Β. Όσο χρησιμοποιείτε τον εξοπλισμό μας, η τεχνική μας υποστήριξη θα είναι πάντα online
