Σημείο ψεκασμού μετάλλου SUS Σημείο κατακόρυφης επικάλυψης σκόνης από προφίλ κράματος αλουμινίου
Κέντρο τροφοδοσίας σκόνης με προεπεξεργασία σήραγγας ψεκασμού
Σημερινή γραμμή επικάλυψης σκόνης με τον καλύτερο εξοπλισμό επεξεργασίας επιφάνειας

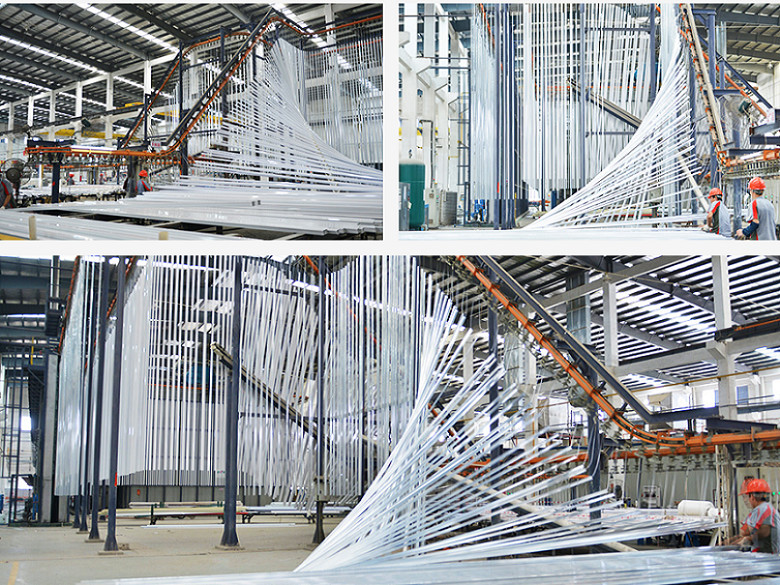

Η παρούσα πρόταση έχει σχεδιαστεί για κάθετη γραμμή επικαλύψεως σκόνης προφίλ αλουμινίου
1. Δεδομένα σχεδιασμού
Α, Υλικό επικάλυψης: Προφίλ αλουμινίου
Β. Τεχνική περιγραφή: φόρτωση, προεπεξεργασία, ξήρανση, επίστρωση σε σκόνη, στεγνώσεις, εκφόρτωση.
Γ, προδιαγραφές προφίλ επικάλυψης:
α,Μέγιστο μέγεθος του προφίλ: 100mm × 200mm × L7000mm
β,Μέγιστο βάρος του προφίλ: 30KG
γ,Κανονικό βάρος: 3,5kg
d,Συμβατική επιφάνεια του προφίλ: 400m2/Τ
2Εφοδιασμός ενέργειας
Α,Πρόσβαση ενέργειας
Μονόφαση τάση:220V+10%
Τριφασική τάση:380V+10%
Συχνότητα: 50Hz
Γραμμή ομάδας εξοπλισμού και γραμμή μηδέν
Β,Φυσικό αέριο
3. συμπιεσμένος αέρας
Α,πίεση: 7,0bar
Β,Μέγιστη ροή ατμού: 1,3 g/nm3
C,Μέγιστη περιεκτικότητα σε λάδι: 0,01 ppm
D,Μαξική ροή του συμπιεσμένου αέρα: 8m3/min
4- Βιομηχανικό νερό απαιτείται
Α, πίεση: 3+0.2bar
Β, ροή: 5m3/h
5. σκόνη
Α, Χαρακτηριστικό της σκόνης:Η LEL≥40g/Nm3
6. Παραγωγική ικανότητα
Ταχύτητα αλυσίδας μεταφοράς: 1,2 m/min
Συνολικά τεμάχια επικάλυψης ανά ώρα: 1200mm/min÷150mm/pcs×60minutes=480pcs/hr
Συνολικό βάρος ανά ώρα: 480pcs × 3,5kg/pcs = 1,68t/hr
Ημερήσια χωρητικότητα: 1,68 τόνους x 16 ώρες/ημέρα = 26,8 τόνους/ημέρα
Ημερήσια παραγωγική ικανότητα: 26,8 τόνοι × 25 ημέρες/μήνα = 670 τόνοι/μήνα
Χαρακτηριστικό:Αυτόματη κατακόρυφη γραμμή επίστρωσης σκόνης για εξοπλισμό επεξεργασίας επιφάνειας προφίλ αλουμινίου.Σώστε αέριο και ενέργεια,σώστε χώρο.Υψηλής ποιότητας,υψηλής παραγωγικότητας,μαλακή και ανθεκτική επίστρωση.
Κύριο στοιχείο:Συστήματα κρεμασμένων μεταφορέων,συστήματα φόρτωσης και εκφόρτωσης,προεπεξεργασία,φούρνο ξήρανσης,θάλαμος για την επίστρωση σκόνης και σύστημα ανακύκλωσης,φούρνο θέρμανσης,σύστημα ηλεκτρικού ελέγχου,όπλα επίστρωσης σκόνης,Κέντρο προμήθειας σκόνηςΣυμπυκνωτή αέρα, σύστημα μηχανής νερού και ούτω καθεξής.
Συνηθισμένη διαδικασία επικάλυψης με σκόνη:Αποφόρτωση-πλύση-προ-λιπαρότητα-απολίπανση-πλύση-πλύση-καθαρό νερό-πασίβωση-πλύση-καθαρότητα-ξήρανση-πλύση με σκόνη-καθάρισμα-καθάρισμα-αφόρτωση.
Οι λειτουργικές διαδικασίες κάθετης ψεκασμού σκόνης είναι οι ακόλουθες:
1Για την ψεκασμό με σκόνη προφίλ, η προεπεξεργασία είναι εξαιρετικά σημαντική.που πρέπει να καθαρίζονται με χημική επεξεργασία πριν από την ψεκασμό.
2,Προεπεξεργαστική διαδικασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασία5-1 λεπτά ]--- οξύνει [00,5-2 λεπτά ]--- πλύσιμο [0,5-1 λεπτά ]-- καθαρό πλύσιμο με νερό [1 - 2 λεπτά].
3Σκοπός αποτρίχωσης: Σκοπός της επεξεργασίας αποτρίχωσης είναι η αφαίρεση των λεκέδων ελαίου στην επιφάνεια του προφίλ και η διασφάλιση της καθαρότητας της επιφάνειας όταν το προφίλ εισέρχεται στην δεξαμενή χρωμοποίησης.
4"Παραμέτρους διαδικασίας απολιπαντικής δεξαμενής: Κατά τη διάρκεια της παραγωγής, αναλύεται η συγκέντρωση του ελεύθερου υγρού δεξαμενής οξέος κάθε δύο ώρες, ρυθμίζεται το υγρό δεξαμενής σύμφωνα με τα αποτελέσματα της ανάλυσης,και να καθαρίζετε την επιφάνεια του υγρού της δεξαμενής κατά διαστήματα χωρίς να αλλάζετε το υγρό της δεξαμενής.
5Σκοπός της επεξεργασίας επιφάνειας με οξύ:Ο κύριος σκοπός της επεξεργασίας επιφάνειας με οξύ είναι η περαιτέρω αφαίρεση του ελαίου από το προφίλ, έτσι ώστε η επιφάνεια του προφίλ να εκθέτει μια φρέσκια μήτρα,ώστε να διευκολύνεται η ομαλή αντίδραση χρωμοποίησηςΗ συγκέντρωση του διαλύματος του μπάνιου αναλύεται κάθε δύο ώρες και προσαρμόζεται σύμφωνα με τα αποτελέσματα της ανάλυσης.το υγρό του μπάνιου δεν χρειάζεται να αντικατασταθεί και μπορεί να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.
6Η επιφάνεια του χρωματοποιημένου προφίλ θα σχηματίσει μια ανοιχτόκίτρινη χημική επικάλυψη μετατροπής.Ανθεκτικότητα των ψεκασμένων προφίλ σε καιρικές συνθήκες- αναλύεται η ανωμαλία του υγρού του μπάνιου κάθε δύο ώρες και πραγματοποιούνται προσαρμογές σύμφωνα με τα αποτελέσματα της ανάλυσης.και το υγρό του μπάνιου αναπληρώνεται από καιρό σε καιρό.
7"Τα χρωματισμένα προφίλ εισέρχονται στο φούρνο ξήρανσης για την ξήρανση της επιφάνειας.διαφορετικά θα επηρεαστεί η ποιότητα της προσκόλλησης μεταξύ της επικάλυψης και των προφίλ..
8"Τα αποξηραμένα προφίλ εισέρχονται στο θάλαμο ψεκασμού με ταχύτητα αλυσίδας 1 ̊2,5 / m για ψεκασμό.
9"Μέσα από την καθαρισμένη και φιλτραρισμένη πίεση του αέρα (7-8 kg), η σκόνη ψεκάζεται ομοιόμορφα στα εργασιακά κομμάτια με το ηλεκτροστατικό πιστόλι σκόνης.η ηλεκτροστατική τάση 45-90kw και το αντίστοιχο σύστημα τροφοδοσίας σκόνης και τις παραμέτρους για να εξασφαλιστεί ότι η επικάλυψη φτάνει στο σύνολο Μετά τις απαιτήσεις της διαδικασίας, η διαδικασία ψεκασμού ολοκληρώνεται.
10Η θερμοκρασία στερέωσης είναι μεταξύ [195-215 βαθμών], και ο χρόνος στερέωσης πρέπει να είναι μεταξύ [15-25 λεπτά].
11"Τα προφίλ που έχουν στερεωθεί και αποδεσμευτεί θερμαίνονται ολόκληρα.Μετά την αφαίρεση του ράφουΗ επιφάνεια πρέπει να είναι ομαλή και η επικάλυψη πρέπει να είναι ομοιόμορφη.και στη συνέχεια μπορεί να συσκευαστεί μετά από την εξέταση της επαγγελματικής ποιότητας.
