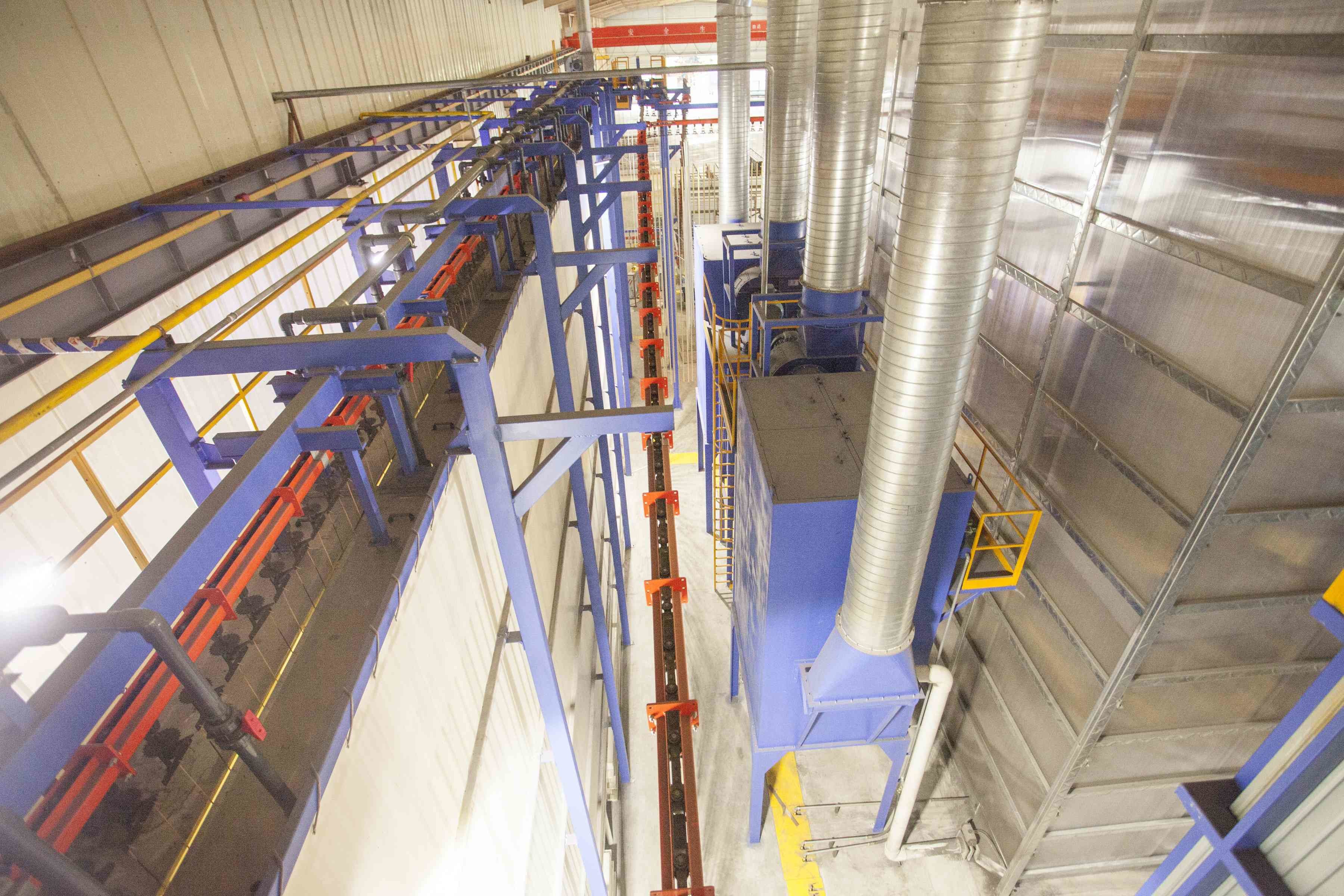

Σημείο ψεκασμού μετάλλων SUS Σημείο κατακόρυφης γραμμής επικάλυψης σκόνης για προφίλ κράματος αλουμινίου

Σημείο ψεκασμού μετάλλου SUS Σημείο κατακόρυφης επικάλυψης σκόνης από προφίλ κράματος αλουμινίου

Κέντρο τροφοδοσίας σκόνης με προεπεξεργασία σήραγγας ψεκασμού
Σημερινή γραμμή επικάλυψης σκόνης με τον καλύτερο εξοπλισμό επεξεργασίας επιφάνειας
Η παρούσα πρόταση έχει σχεδιαστεί για κάθετη γραμμή επικαλύψεως σκόνης προφίλ αλουμινίου

1. Δεδομένα σχεδιασμού
Α, Υλικό επικάλυψης: Προφίλ αλουμινίου
Β. Τεχνική περιγραφή: φόρτωση, προεπεξεργασία, ξήρανση, επίστρωση σε σκόνη, στεγνώσεις, εκφόρτωση.
Γ, προδιαγραφές προφίλ επικάλυψης:
α,Μέγιστο μέγεθος του προφίλ: 100mm × 200mm × L7000mm
β,Μέγιστο βάρος του προφίλ: 30KG
γ,Κανονικό βάρος: 3,5kg
d,Συμβατική επιφάνεια του προφίλ: 400m2/T

2Εφοδιασμός ενέργειας
Α,Πρόσβαση ενέργειας
Μονόφαση τάση:220V+10%
Τριφασική τάση:380V+10%
Συχνότητα: 50Hz
Γραμμή ομάδας εξοπλισμού και γραμμή μηδέν
Β,Φυσικό αέριο

3. συμπιεσμένος αέρας
Α,πίεση: 7,0bar
Β,Μέγιστη ροή ατμού: 1,3 g/nm3
C,Μέγιστη περιεκτικότητα σε λάδι: 0,01 ppm
D,Μαξική ροή του συμπιεσμένου αέρα: 8m3/min

4- Βιομηχανικό νερό απαιτείται
Α,πίεση: 3+0,2bar
Β,Φύση: 5 m3/h

5. σκόνη
Α, Χαρακτηριστικό της σκόνης: LEL≥40g/Nm3

6. Παραγωγική ικανότητα
Ταχύτητα αλυσίδας μεταφοράς: 1,2 m/min
Συνολικά τεμάχια επικάλυψης ανά ώρα: 1200mm/min÷150mm/pcs×60minutes=480pcs/hr
Συνολικό βάρος ανά ώρα: 480pcs × 3,5kg/pcs = 1,68t/hr
Ημερήσια χωρητικότητα: 1,68 τόνους x 16 ώρες/ημέρα = 26,8 τόνους/ημέρα
Ημερήσια παραγωγική ικανότητα: 26,8 τόνοι × 25 ημέρες/μήνα = 670 τόνοι/μήνα

Χαρακτηριστικό:Αυτόματη κατακόρυφη γραμμή επίστρωσης σκόνης για εξοπλισμό επεξεργασίας επιφάνειας προφίλ αλουμινίου.Σώστε αέριο και ενέργεια,σώστε χώρο.Υψηλής ποιότητας,υψηλής παραγωγικότητας,μαλακή και ανθεκτική επίστρωση.

Κύριο συστατικό:Παρασκευαστική κάλυψη με σκόνηΣυστημα κρεμαστού μεταφορέαΣυστημα φόρτωσης και εκφόρτωσηςΣυστημα προεπεξεργασίαςΣυστήματα ξήρανσηςΣυστήματα κάλυψης με σκόνη και ανακύκλωσηςΣυστήματα στεγνώσεωςΣυστήματα ηλεκτρικού ελέγχουΠυροβόλα για τοποθέτηση σκόνηςΚέντρο προμήθειας πυρίτιδας, συμπίεσμος αέρα, σύστημα μηχανής DI Water και ούτω καθεξής

Συνηθισμένη διαδικασία επικάλυψης με σκόνη:Αποφόρτωση-πλύση-προ-λιπαρότητα-απολίπανση-πλύση-πλύση-καθαρό νερό-πασίβωση-πλύση-καθαρότητα-ξήρανση-πλύση με σκόνη-καθάρισμα-καθάρισμα-αφόρτωση.

Οι λειτουργικές διαδικασίες κάθετης ψεκασμού σκόνης είναι οι ακόλουθες:

1Για την ψεκασμό με σκόνη προφίλ, η προεπεξεργασία είναι εξαιρετικά σημαντική.που πρέπει να καθαρίζονται με χημική επεξεργασία πριν από την ψεκασμό.

2,Προεπεξεργαστική διαδικασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασία5-1 λεπτά ]--- οξύνει [00,5-2 λεπτά ]--- πλύσιμο [0,5-1 λεπτά ]-- καθαρό πλύσιμο με νερό [1 - 2 λεπτά].

3Σκοπός αποτρίχωσης: Σκοπός της επεξεργασίας αποτρίχωσης είναι η αφαίρεση των λεκέδων ελαίου στην επιφάνεια του προφίλ και η διασφάλιση της καθαρότητας της επιφάνειας όταν το προφίλ εισέρχεται στην δεξαμενή χρωμοποίησης.

4"Παραμέτροι διαδικασίας απολιπαντικής δεξαμενής: Κατά τη διάρκεια της παραγωγής, αναλύεται η συγκέντρωση του ελεύθερου υγρού δεξαμενής οξέος κάθε δύο ώρες, ρυθμίζεται το υγρό δεξαμενής σύμφωνα με τα αποτελέσματα της ανάλυσης,και να καθαρίζετε την επιφάνεια του υγρού της δεξαμενής κατά διαστήματα χωρίς να αλλάζετε το υγρό της δεξαμενής.

5Σκοπός της επεξεργασίας επιφάνειας με οξύ:Ο κύριος σκοπός της επεξεργασίας επιφάνειας με οξύ είναι η περαιτέρω αφαίρεση του ελαίου από το προφίλ, έτσι ώστε η επιφάνεια του προφίλ να εκθέτει μια φρέσκια μήτρα,ώστε να διευκολύνεται η ομαλή αντίδραση χρωμοποίησηςΗ συγκέντρωση του διαλύματος του μπάνιου αναλύεται κάθε δύο ώρες και προσαρμόζεται σύμφωνα με τα αποτελέσματα της ανάλυσης.το υγρό του μπάνιου δεν χρειάζεται να αντικατασταθεί και μπορεί να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.

6Η επιφάνεια του χρωματοποιημένου προφίλ θα σχηματίσει μια ανοιχτόκίτρινη χημική επικάλυψη μετατροπής.Ανθεκτικότητα των ψεκασμένων προφίλ σε καιρικές συνθήκες- αναλύεται η ανωμαλία του υγρού του μπάνιου κάθε δύο ώρες και πραγματοποιούνται προσαρμογές σύμφωνα με τα αποτελέσματα της ανάλυσης.και το υγρό του μπάνιου αναπληρώνεται από καιρό σε καιρό.

7Τα χρωματισμένα προφίλ εισέρχονται στο κλίβανο ξήρανσης για την ξήρανση της επιφάνειας.

Γενικές ερωτήσεις

1Τι μπορούμε να σας προσφέρουμε αν ενδιαφέρεστε για τον εξοπλισμό σας;
Α. Το υλικό/μέγεθος (max)/βάρος (max) των τεμαχίων σας.
Β. Ποια είναι η αναμενόμενη απόδοση αυτού του εξοπλισμού (8 ώρες/ημέρα ή 30 ημέρες/μήνα).
Γ. Ο διαθέσιμος χώρος εργαστηρίου στον οποίο σκοπεύετε να τοποθετήσετε αυτό το σύνολο εξοπλισμού (στο LxWxH).
D. Ποιο καύσιμο προτιμάτε να χρησιμοποιείτε για το σύστημα θέρμανσης:Ηλεκτρικό, αέριο, LPG, ντίζελ ή άλλα.

2Πώς να εγκαταστήσετε τον εξοπλισμό σας μετά την αγορά;
Α. Θα παρέχουμε έγγραφα εγκατάστασης, σχέδιο συναρμολόγησης 3D ή βίντεο εγκατάστασης για να καθοδηγήσουμε την εγκατάσταση.
Β. Ο μηχανικός μας θα καθοδηγήσει την εγκατάσταση του εξοπλισμού και το debugging σε απευθείας σύνδεση.
Γ. Μπορούμε να οργανώσουμε εγκαταστάτες στο εργοστάσιό σας για να καθοδηγήσουν τις εργασίες εγκατάστασης, εάν είναι απαραίτητο.
Δ. Μετά την αποδιορθώ­ση, θα παρέχει πλήρη εκπαίδευση και θα παρακολουθεί τακτικά τη χρήση του εξοπλισμού.

3Πώς γίνεται η υπηρεσία μετά την πώληση της εταιρείας σας;
Α. Εγγύηση 1 έτος για εξαρτήματα, τα εξαρτήματα περιλαμβάνουν κυρίως ανεμιστήρες, καυστήρες, ηλεκτρικά εξαρτήματα του κιβωτίου ελέγχου, μεταλλική δομή, τοιχοειδή κλπ., εκτός από την περίπτωση ανθρωπογενούς βλάβης.
Β. Όσο χρησιμοποιείτε τον εξοπλισμό μας, η τεχνική μας υποστήριξη θα είναι πάντα online
