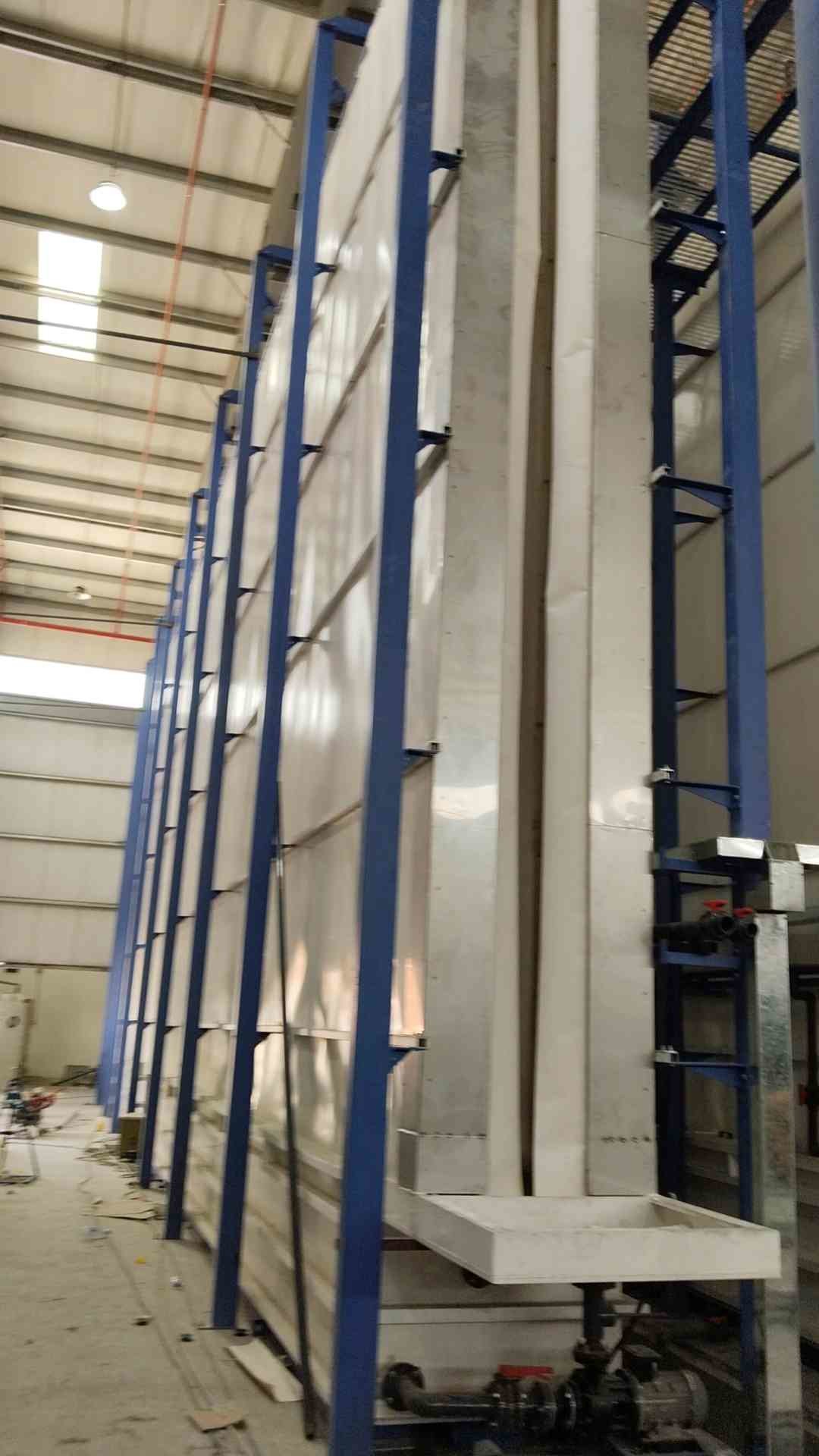

Η παρούσα πρόταση έχει σχεδιαστεί για αλουμινένιο προφίλ κάθετη γραμμή επίχρισμα σκόνης

1Δεδομένα σχεδιασμού

1) Υλικό επικάλυψης: Προφίλ αλουμινίου

2) Τεχνική περιγραφή:Βάρεμα, προεπεξεργασία, ξήρανση, επίστρωση σε σκόνη, στεγνώσεις, εκφόρτωση.

3) προδιαγραφές προφίλ επικάλυψης:

4) Μέγιστο μέγεθος προφίλ: 100 mm × 200 mm × L7000 mm

5) Μέγιστο βάρος του προφίλ: 30KG

6) Κανονικό βάρος: 3,5 κιλά

7) Τυποποιημένη επιφάνεια του προφίλ: 400 m²/Τ

2"Προμήθεια ενέργειας"
1) Ηλεκτρική παροχή

2) Μονοφασική τάση:220V+10%

3) Τριφασική τάση:380V+10%

4) Συχνότητα: 50Hz

5) Γραμμή ομάδας εξοπλισμού και γραμμή μηδέν

6) Φυσικό αέριο

3"Συμπυκνωμένος αέρας"

1) Πίεση: 7,0bar

2) Μέγιστη ροή ατμού: 1,3 g/nm³

3) Μέγιστη περιεκτικότητα σε λάδι: 0,01 ppm

4) Μέγιστη ροή του συμπιεσμένου αέρα: 8m³/min

4"Χρειάζεται βιομηχανικό νερό"

1) Πίεση: 3+0.2bar

2) ρεύμα: 5m³/h

5, σκόνη

1) Χαρακτηριστικό της σκόνης:Η LEL≥40g/Nm³

6"Δυνατότητα παραγωγής"

1) Ταχύτητα αλυσίδας μεταφοράς: 1,2m/min

2) Συνολική επικάλυψη σε τεμάχια ανά ώρα: 1200mm/min÷150mm/pcs×60minutes=480pcs/hr

3) Συνολικό βάρος ανά ώρα: 480pcs × 3,5kg/pcs = 1,68t/hr

4) Ημερήσια χωρητικότητα: 1,68 τόνοι x 16 ώρες/ημέρα = 26,8 τόνοι/ημέρα

5) Ημερήσια παραγωγική ικανότητα: 26,8 τόνοι/ημέρα × 25 ημέρες/μήνα= 670 τόνοι/μήνα

Χαρακτηριστικό:
1Αυτόματη κάθετη γραμμή επικαλύψεως σκόνης για εξοπλισμό επεξεργασίας επιφάνειας αλουμινίου. Εξοικονομήστε αέριο και ενέργεια, εξοικονομήστε χώρο.

Υψηλής ποιότητας, υψηλής παραγωγικότητας, ομαλή και ανθεκτική επίστρωση.

2Κεντρικό στοιχείο:Επικάλυψη σκόνης Σύστημα κρεμαστού μεταφορέα,Σύστημα φόρτωσης και εκφόρτωσης,Προεπεξεργασία,Καθάρισμα,Σύστημα σκόνης

Θάλαμος επικάλυψης και σύστημα ανακύκλωσης,Φούρνο επεξεργασίας,Σύστημα ηλεκτρικού ελέγχου,Πόπτρα επικάλυψης σκόνης,Κέντρο προμήθειας σκόνης,συμπίεσμος αέρα,

ΔΙ σύστημα μηχανής νερού και ούτω καθεξής.

3Συνηθισμένη διαδικασία επικάλυψης σε σκόνη:Αποφόρτωση-Καθαρίσιμο-Προ-απολιτισμός-Απολιτισμός-Καθαρίσιμο-Καθαρίσιμο

Υδάτινη παθητικοποίηση-πλύση-καθαρή ξήρανση-στρωματοποίηση-συσσωματισμός-αποφόρτωση.


Οι λειτουργικές διαδικασίες κάθετης ψεκασμού σκόνης είναι οι ακόλουθες:

1Για την ψεκασμό με σκόνη προφίλ, η προεπεξεργασία είναι εξαιρετικά σημαντική.που πρέπει να καθαρίζονται με χημική επεξεργασία πριν από την ψεκασμό.

2, Προεπεξεργαστική διαδικασίαΠροεξεργασίαΠροεξεργασίαΠροεξεργασίαΠροεξεργασίαΠροεξεργασίαΠροεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασίαΠροεπεξεργασία5-1 λεπτά ]--- οξύνει [00,5-2 λεπτά ]--- πλύσιμο [0,5-1 λεπτά ]-- καθαρό πλύσιμο με νερό [1 - 2 λεπτά].

3Σκοπός αποτρίχωσης:Σκοπός της επεξεργασίας αποτρίχωσης είναι η αφαίρεση των λεκέδων ελαίου στην επιφάνεια του προφίλ και η διασφάλιση της καθαρότητας της επιφάνειας όταν το προφίλ εισέρχεται στην δεξαμενή χρωμοποίησης.

4, Παράμετροι διαδικασίας απολιπαντικής δεξαμενής:Κατά τη διάρκεια της παραγωγής, αναλύεται η συγκέντρωση του ελεύθερου υγρού δεξαμενής οξέος κάθε δύο ώρες, ρυθμίζεται το υγρό δεξαμενής σύμφωνα με τα αποτελέσματα της ανάλυσης,και να καθαρίζετε την επιφάνεια του υγρού της δεξαμενής κατά διαστήματα χωρίς να αλλάζετε το υγρό της δεξαμενής.

5, Οξεία επιφάνεια:Ο κύριος σκοπός της οξείας επιφάνειας επεξεργασίας είναι η περαιτέρω αφαίρεση του ελαίου από το προφίλ, έτσι ώστε η επιφάνεια του προφίλ να εκθέτει μια φρέσκια μήτρα,ώστε να διευκολύνεται η ομαλή αντίδραση χρωμοποίησηςΗ συγκέντρωση του διαλύματος του μπάνιου αναλύεται κάθε δύο ώρες και προσαρμόζεται σύμφωνα με τα αποτελέσματα της ανάλυσης.το υγρό του μπάνιου δεν χρειάζεται να αντικατασταθεί και μπορεί να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.

6Σκοπός της δεξαμενής χρωματοποίησης:Είναι πολύ σημαντική για την δεξαμενή χρωματοποίησης αλουμινίου με ψεκασμό.Ανθεκτικότητα των ψεκασμένων προφίλ σε καιρικές συνθήκες- αναλύεται η ανωμαλία του υγρού του μπάνιου κάθε δύο ώρες και πραγματοποιούνται προσαρμογές σύμφωνα με τα αποτελέσματα της ανάλυσης.και το υγρό του μπάνιου αναπληρώνεται από καιρό σε καιρό.

7Η θερμοκρασία ξήρανσης πρέπει να είναι μεταξύ 80 και 90 βαθμών και δεν πρέπει να υπερβαίνει τους 95 βαθμούς.διαφορετικά θα επηρεαστεί η ποιότητα της προσκόλλησης μεταξύ της επικάλυψης και των προφίλ..

8, Τα ξηρά προφίλ εισέρχονται στο θάλαμο ψεκασμού με ταχύτητα αλυσίδας 1 ∆2,5 / m για ψεκασμό ((Η ταχύτητα αλυσίδας ρυθμίζεται σύμφωνα με τις ανάγκες του πελάτη).

9, Μέσα από την καθαρισμένη και φιλτραρισμένη πίεση του αέρα [7-8 kg), η σκόνη ψεκάζεται ομοιόμορφα στα εργασιακά κομμάτια με το ηλεκτροστατικό πιστόλι σκόνης.η ηλεκτροστατική τάση 45-90kw και το αντίστοιχο σύστημα τροφοδοσίας σκόνης και τις παραμέτρους για να εξασφαλιστεί ότι η επικάλυψη φτάνει στο σύνολο Μετά τις απαιτήσεις της διαδικασίας, η διαδικασία ψεκασμού ολοκληρώνεται.

10Η θερμοκρασία στερέωσης είναι μεταξύ [195-215 βαθμών], και ο χρόνος στερέωσης πρέπει να είναι μεταξύ [15-25 λεπτά].

11, Τα προφίλ που έχουν στεγνώσει και απελευθερωθεί θερμαίνονται στο σύνολό τους. Μην αγγίζετε την επιφάνεια των προφίλ με γυμνά χέρια. Μετά την ψύξη, μπορούν να αφαιρεθούν από το ράφι.Μετά την αφαίρεση του ράφουΗ επιφάνεια πρέπει να είναι ομαλή και η επικάλυψη πρέπει να είναι ομοιόμορφη.και στη συνέχεια μπορεί να συσκευαστεί μετά από την εξέταση της επαγγελματικής ποιότητας.
