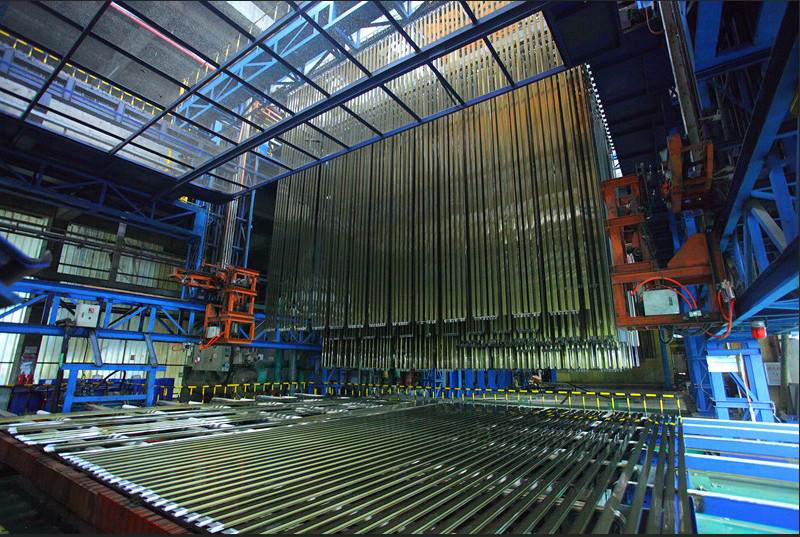

Υψηλής αποδοτικότητας φωτοηλεκτροφόρηση εξοικονόμηση χώρου κατακόρυφη γραμμή παραγωγής ανωτισμού

Υψηλής αποδοτικότητας φωτοηλεκτροφόρηση εξοικονόμηση χώρου κατακόρυφη γραμμή παραγωγής ανωτισμού

Μέρος I:3000 τόνων ή μεγαλύτερης χωρητικότητας κατακόρυφη γραμμή ανωτισμού- Δεν ξέρω.Βασικό πρότυπο σχεδιασμού:

1. 4 δεξαμενές ανωτισμού(σχεδιασμός 5 δεξαμενών, εκκίνηση 4 δεξαμενών ανωτισμού, εφεδρική μία δεξαμενή ανωτισμού) ή σχεδιασμός σύμφωνα με την

η μηνιαία χωρητικότητα του πελάτη και το μέγεθος του εργοστασίου.

2Τμήματα επεξεργασίας: προφίλ από κράμα αλουμινίου και σχέδια προϊόντα.

3Δάχος της ταινίας ανωτισμού: 10-15 μm.

4Μεταφορά: πλήρως αυτόματο κάθετο γερανό (συμπεριλαμβανομένης της χειροκίνητης μεταφοράς).

5Μια δεξαμενή ανωτισμού ταιριάζει με ένα ψυγείο.

6. Υπολογισμός της θερμαντικής ισχύος:
Κάθε δεξαμενή ανωτισμού παρέχει ένα σύνολο 1,000,000 kcal/ώρα μονάδα ψύξης με νερό άμεσης ψύξης.
(ή δύο δεξαμενές ανωτισμού μοιράζονται μία περισσότερη από 2,000,000 kcal/ώρα μονάδα ψύξης νερού άμεσης ψύξης.)
εξοπλισμός καθαρισμού αερίων εξάτμισης

7Ηλεκτρικός εξοπλισμός:φορέας,εξοπλισμός ψύξης, εξοπλισμός ηλεκτρολυτικής τροφοδοσίας (διορθωτής), εξοπλισμός καθαρισμού

για αέριο εξάτμισης, εξοπλισμό καθαρισμού αέριο εξάτμισης,συμπίεστη αέρα και ηλεκτρική ενέργεια εφεδρικής χρήσης,π.χ. φωτισμός κλπ.

8- τυποποιημένες διαδικασίες διάθεσης: εκφόρτωση, ξεπλύσιμο,Αποτρίχωση, ξεπλύσιμο, αλκαλική χαρακτική, ξεπλύσιμο, εξουδετέρωση, ξεπλύσιμο, ανωδίαση

Πλύσιμο, πλύσιμο με καθαρό νερό, ηλεκτρόλυση και χρωματισμός, σφράγιση, πλύσιμο, πλύσιμο με ζεστό νερό, σταγόνα, εκφόρτωση.

9Η γραμμή παραγωγής κάθετης ανωδίασης περιλαμβάνει κυρίως:

Εγκατάσταση εξοπλισμού εφοδιασμού,εκφόρτωση εξοπλισμού μεταφοράς,εγκατάσταση εξοπλισμού μεταφοράς,εγκατάσταση εξοπλισμού,εκφόρτωση εξοπλισμούανεβάζοντας και κατεβάζοντας το ανυψωτήρα διαδρομής και τη ζώνη μεταφοράςΣυνεργασία δεξαμενής επεξεργασίας,διαμόρφωση δεξαμενής επεξεργασίας,καθοδική και ανωτική αγωγική ράβδος,ατμόσφαιρες,φίλτρα,εξοπλισμός αγωγικών ράβδων και συσσωρευτές,πηγή ενέργειας επεξεργασίας (ανωτική,χρωματισμός) (προδιαγραφή εξοπλισμού) και εγκατάσταση εξαρτημάτων.

10. Κύρια λειτουργία Εισαγωγή του Υπολογιστικού Συστήματος
α. μπορούν να καθοριστούν 99 αριθμοί συνταγογράφησης διαδικασίας παραγωγής, ο καθένας από τους οποίους αντιστοιχεί σε διαφορετική ροή διαδικασίας επεξεργασίας επιφάνειας,που μπορεί να καλύπτει τις καθημερινές ανάγκες παραγωγής και να τροποποιεί τις παραμέτρους της διαδικασίας ενός ράφου υλικών στην δεξαμενή διαδικασίας σε πραγματικό χρόνο, επιτρέποντας έτσι ευέλικτο έλεγχο των παραμέτρων της διαδικασίας του υλικού.

β. Συλλέγει, αναλύει και επεξεργάζεται τις πληροφορίες εισόδου της διαδικασίας τροφοδοσίας και τις αποθηκεύει με ασφάλεια στο σύστημα για την παρακολούθηση σε πραγματικό χρόνο της ροής της διαδικασίας κάθε ομάδας υλικών,να διευκολύνει την πρόσβαση και την παρακολούθηση.

γ. Παρακολούθηση σε πραγματικό χρόνο της κατάστασης λειτουργίας κάθε ειδικού κινητού ανελκυστήρα οξείδωσης, ακριβής έλεγχος της καθημερινής ανύψωσης ειδικών ράφων υλικών σύμφωνα με τις απαιτήσεις της διαδικασίας,και η λειτουργία κάθε κινητού ανελκυστήρα συντονίζεται από το ανώτερο σύστημα υπολογιστών χωρίς παρεμβολέςΤαυτόχρονα, το εύρος λειτουργίας κάθε κινητού ανελκυστήρα μπορεί να ρυθμιστεί μέσω του άνω υπολογιστή για την επίτευξη λειτουργίας διατομής,εύλογη βελτιστοποίηση, και βελτίωση της αποδοτικότητας.

d. Παρακολούθηση της κατάστασης λειτουργίας της μηχανής πυριτίου: Το απαιτούμενο ρεύμα οξείδωσης, ο χρόνος οξείδωσης κλπ. μπορούν να υπολογιστούν με βάση τις παραμέτρους της διαδικασίας,και η έναρξη και η διακοπή της τροφοδοσίας ενέργειας οξείδωσης μπορεί να ελέγχεται με βάση τα αποτελέσματα του υπολογισμούΟμοίως, η τροφοδοσία ηλεκτροφόρησης και η τροφοδοσία χρώματος μπορούν επίσης να παρακολουθούνται.

ε. Παρακολούθηση της λειτουργικής κατάστασης του κλιβάνου σκληρύνωσης: θερμοκρασία και κατάσταση θέρμανσης του κλιβάνου σκληρύνωσης, κατάσταση ανοίγματος και κλεισίματος πόρτας κλπ.

στ. Στην κατάσταση αυτόματης λειτουργίας, η χειροκίνητη παρέμβαση των στοιχείων ελέγχου του άνω υπολογιστή μπορεί να πραγματοποιείται για την ευέλικτη αλλαγή των παραμέτρων της διαδικασίας,όπως η αλλαγή του χρόνου της διαδικασίας και η προτεραιότητα της ανύψωσης υλικών σε χαρακτηριστικές δεξαμενές διαδικασίας με κινητά ανελκυστήρες.

ζ. Λειτουργία συναγερμού: όταν η υποκείμενη συσκευή παρουσιάζει δυσλειτουργία, ο άνω υπολογιστής εμφανίζει την ειδική κατάσταση της βλάβης συναγερμού,που διευκολύνει το προσωπικό συντήρησης να πραγματοποιεί συντήρηση και συντήρηση εξοπλισμού.

Το δεύτερο μέρος:
Θεωρία λειτουργίας μηχανής: ο εργαζόμενος τοποθετεί τα προφίλ αλουμινίου στο τραπέζι, με τη βοήθεια της μετακίνησης στην πλατφόρμα μεταφοράς, το σύστημα μεταφέρει τα προφίλ αλουμινίου στην περιοχή φόρτωσης.Ο εργάτης πάτησε το κουμπί., υπό την πίεση των πνευματικών συστημάτων και ανοίγοντας τον μηχανισμό ανοίγματος και κλεισίματος του ελαστικού, ο εργαζόμενος στερεώνει τα προφίλ αλουμινίου με το σφιγκτήρα και πιέζει το κουμπί.Με τη βοήθεια υδραυλικών συστημάτωνΜε τη λειτουργία ανύψωσης των άνω και κατώτερων δοκών, η μηχανική πίνακα αναστροφής αλλάζει την κατεύθυνση των προφίλ από οριζόντια σε κάθετη.Το σύστημα θα μεταφέρει τα προφίλ αλουμινίου στην περιοχή αναμονής για την παραγωγήΜε τη συνεργασία του άνω και του κατώτερου μεταφορέα στοιβάσματος, την ανύψωση των άνω και κατώτερων δοχείων και τη μεταφορά των άνω και κατώτερων γραμμών δοχείων, τα προφίλ αλουμινίου ξεκινούν την παραγωγή.Η αυτόματη μηχανή χειρισμού για την προεπεξεργασία θα έρθει και να μεταφέρει τα προφίλ για να ολοκληρώσει τις διαδικασίες προεπεξεργασίας μια δεξαμενή από μια δεξαμενήΌταν έρθει ο αυτόματος μεταφορέας για την επιφάνεια της δεξαμενής οξείδωσης,Θα μεταφέρει τα προφίλ για να ολοκληρώσει τις διαδικασίες της ανωδισμού και του νερού, ξεπλύνοντας και χρωματίζοντας ένα προς ένα.Μετά την ολοκλήρωση της παραπάνω παραγωγής, ο αυτόματος μεταφορέας θα μεταφέρει τα προφίλ στον ξηρό φούρνο της σήραγγας για την ξήρανση της επιφάνειας, και στη συνέχεια θα τα στείλει στην περιοχή αποθήκευσης.Με τη συνεργασία του άνω και του κατώτερου μεταφορέα στοιβάσματοςΜε τη βοήθεια υδραυλικών συστημάτων, οι προφίλ αλουμινίου μετακινούνται σε χώρο αναμονής για εκφόρτωση.το μηχανικό πίνακα αναστροφής αλλάζει την κατεύθυνση των προφίλ από κάθετο σε οριζόντιοΤο σύστημα ενεργοποιεί αυτόματα τον μηχανισμό ανοίγματος και κλεισίματος του ελαστικού, τα προφίλ διαχωρίζονται από τις σφραγίδες.τα προφίλ αλουμινίου μετακινούνται από τη γραμμή παραγωγής στο τραπέζιΜετά την ολοκλήρωση της παραγωγής, το σύστημα θα μεταφέρει την άδεια ράβδο πίσω στην περιοχή φόρτωσης με μεταφορά άδειας δέσμης.το όχημα.

Τρίτο μέρος:Τα πλεονεκτήματα της κάθετης παραγωγής ανωτισμού:
α.Πολύ χαμηλή κατανάλωση ενέργειας.
Β.Υψηλή παραγωγικότητα: 3000 τόνοι/μήνα ή περισσότερο.
c.Μικρή κατανάλωση ενέργειας:Το τετράγωνο σχήμα που έχει σχεδιαστεί για το φούρνο στεγνώσεως εξασφαλίζει την εξαιρετικά υψηλή αναλογία χρήσης θερμικής ενέργειας.Μπορεί να εξοικονομήσει 15% ενέργεια ή περισσότερο.
d.Λιγότερο κόστος εργασίας:Ο αυτόματος έλεγχος μειώνει το κόστος εργασίας.Μπορεί να εξοικονομήσει 60 άτομα για εργασία.
