Κεντρικό Σύστημα Ελέγχου Κάθετης Γραμμής Παραγωγής Ανοδίωσης για Προφίλ Αλουμινίου

Κεντρικός ΈλεγχοςΣύστημα Κάθετης Γραμμής Παραγωγής Ανοδίωσης για Προφίλ Αλουμινίου

Μέρος Πρώτο: Γραμμή κάθετης ανοδίωσης μεγάλης χωρητικότητας 3000 τόνων ή περισσότερο--Βασικό πρότυπο σχεδιασμού:

1,4 δεξαμενές ανοδίωσης (σχεδιασμός 5 δεξαμενών. Ξεκινήστε με 4 δεξαμενές ανοδίωσης, μία εφεδρική δεξαμενή ανοδίωσης) ή σχεδιασμός σύμφωνα με την μηνιαία χωρητικότητα του πελάτη και το μέγεθος του εργαστηρίου.

2,Επεξεργαζόμενα τεμάχια: προφίλ κράματος αλουμινίου και σχετιζόμενα προϊόντα.

3, Πάχος φιλμ ανοδίωσης: 10-15 μm.

4, Μεταφορά: πλήρως αυτόματος κάθετος γερανός (συμπεριλαμβανομένης της χειροκίνητης μεταφοράς).

5, Μία δεξαμενή ανοδίωσης αντιστοιχεί σε ένα ψυγείο.

6, Υπολογισμός ικανότητας θέρμανσης:
Κάθε δεξαμενή ανοδίωσης παρέχει ένα σετ μονάδας ψύκτη νερού άμεσης ψύξης 1.000.000 kcal/ώρα.
(ή δύο δεξαμενές ανοδίωσης μοιράζονται μία μονάδα ψύκτη νερού άμεσης ψύξης άνω των 2.000.000 kcal/ώρα).
εξοπλισμός καθαρισμού για εξαγωγή αέρα

7, Ηλεκτρικός εξοπλισμός: εξοπλισμός μεταφοράς, εξοπλισμός ψύξης, εξοπλισμός τροφοδοσίας ηλεκτρόλυσης (ανορθωτής), εξοπλισμός καθαρισμού για εξαγωγή αέρα, εξοπλισμός καθαρισμού για εξαγωγή αέρα, αεροσυμπιεστής και εφεδρική ηλεκτρική ενέργεια, για παράδειγμα φωτισμός κ.λπ.

8, Τυπικές διαδικασίες διάθεσης: εκφόρτωση, ξέπλυμα, απολίπανση με λάδι AC, ξέπλυμα, αλκαλική χάραξη, ξέπλυμα, εξουδετέρωση, ξέπλυμα, ανοδίωση, ξέπλυμα, ξέπλυμα με απιονισμένο νερό, ηλεκτρόλυση και χρωματισμός, σφράγιση, ξέπλυμα, ξέπλυμα με ζεστό νερό, στάξιμο, εκφόρτωση.

9, Η κάθετη γραμμή παραγωγής ανοδίωσης περιλαμβάνει κυρίως:

εξοπλισμός τροφοδοσίας λήψηςπλήρως αυτόματος μεταφορέας, σιδηροτροχιά γερανού μεταφοράς, εξοπλισμός τροφοδοσίας παράδοσης, εξοπλισμός μεταφοράς λήψης, εξοπλισμός παράδοσης, εξοπλισμός λήψης, ανυψωτικό και μεταφορική ταινία εναλλασσόμενης παράδοσης και λήψης, σχέση δεξαμενής επεξεργασίας, διαμόρφωση δεξαμενής επεξεργασίας, καθοδική και ανοδική αγώγιμη μπάρα, αντλίες, φίλτρο, εξοπλισμός αγώγιμης μπάρας και σφιγκτήρες, τροφοδοτικό επεξεργασίας (ανοδίωση, χρωματισμός) (προδιαγραφές εξοπλισμού) και εξαρτήματα εγκατάστασης.

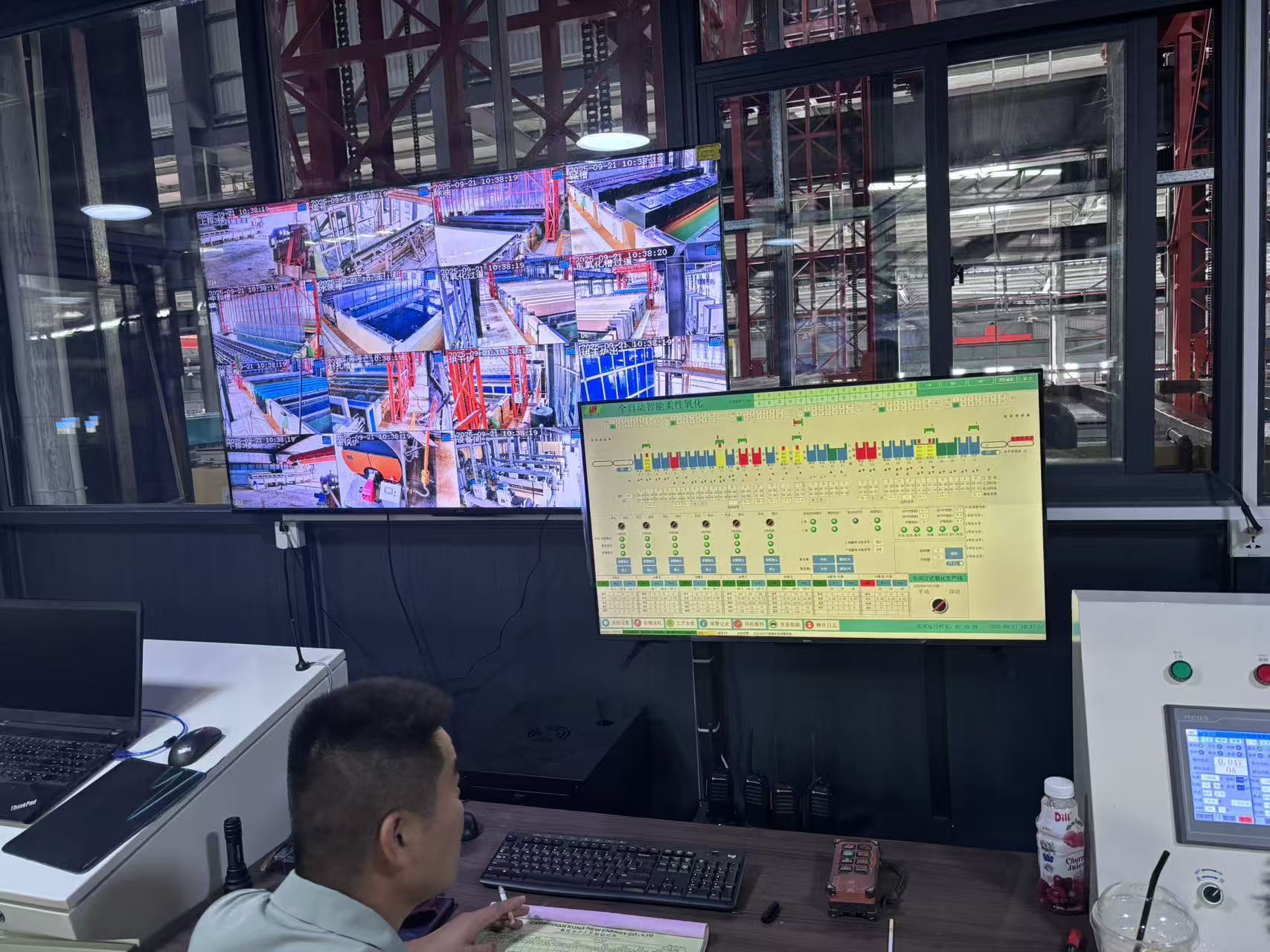

10, Κύρια Εισαγωγή Λειτουργίας του Συστήματος Υπολογιστή

α) Μπορούν να οριστούν 99 αριθμοί συνταγών παραγωγικής διαδικασίας, καθένας από τους οποίους αντιστοιχεί σε μια διαφορετική ροή διαδικασίας επιφανειακής επεξεργασίας, η οποία μπορεί να καλύψει τις καθημερινές ανάγκες παραγωγής και να τροποποιήσει τις παραμέτρους της διαδικασίας ενός ραφιού υλικού στη δεξαμενή επεξεργασίας σε πραγματικό χρόνο, ελέγχοντας έτσι ευέλικτα τις παραμέτρους της διαδικασίας του υλικού.

β) Συλλογή, ανάλυση και επεξεργασία των πληροφοριών εισόδου της διαδικασίας τροφοδοσίας και ασφαλής αποθήκευσή τους εντός του συστήματος για παρακολούθηση σε πραγματικό χρόνο της ροής της διαδικασίας κάθε ομάδας υλικών, καθιστώντας εύκολη την πρόσβαση και την παρακολούθηση.

γ) Παρακολούθηση σε πραγματικό χρόνο της κατάστασης λειτουργίας κάθε κινητού ανελκυστήρα αποκλειστικά για οξείδωση, ακριβής έλεγχος της καθημερινής ανύψωσης συγκεκριμένων ραφιών υλικών σύμφωνα με τις απαιτήσεις της διαδικασίας, και η λειτουργία κάθε κινητού ανελκυστήρα συντονίζεται από το σύστημα του ανώτερου υπολογιστή χωρίς παρεμβολές, διασφαλίζοντας ασφαλή και σταθερή λειτουργία παραγωγής. Ταυτόχρονα, το εύρος λειτουργίας κάθε κινητού ανελκυστήρα μπορεί να ρυθμιστεί μέσω του ανώτερου υπολογιστή για να επιτευχθεί διατομεακή λειτουργία, λογική βελτιστοποίηση και βελτίωση της αποδοτικότητας.

δ) Παρακολούθηση της κατάστασης λειτουργίας της μηχανής πυριτίου: Το απαιτούμενο ρεύμα οξείδωσης, ο χρόνος οξείδωσης κ.λπ. μπορούν να υπολογιστούν με βάση τις παραμέτρους της διαδικασίας, και η έναρξη και διακοπή της τροφοδοσίας οξείδωσης μπορούν να ελεγχθούν με βάση τα αποτελέσματα του υπολογισμού. Ομοίως, μπορούν να παρακολουθούνται και η τροφοδοσία ηλεκτροφόρησης και η τροφοδοσία χρωματισμού.

ε) Παρακολούθηση της κατάστασης λειτουργίας του φούρνου σκλήρυνσης: θερμοκρασία και κατάσταση θέρμανσης του φούρνου σκλήρυνσης, κατάσταση ανοίγματος και κλεισίματος πόρτας κ.λπ.

στ)Στην αυτόματη κατάσταση λειτουργίας, μπορεί να πραγματοποιηθεί χειροκίνητη παρέμβαση στα δεδομένα ελέγχου του ανώτερου υπολογιστή για ευέλικτη αλλαγή των παραμέτρων της διαδικασίας, όπως η αλλαγή του χρόνου της διαδικασίας και η προτεραιοποίηση της ανύψωσης υλικών σε χαρακτηριστικές δεξαμενές επεξεργασίας από κινητούς ανελκυστήρες.ζ) Λειτουργία συναγερμού: Όταν η υποκείμενη συσκευή δυσλειτουργεί, ο ανώτερος υπολογιστής θα εμφανίσει τη συγκεκριμένη κατάσταση του σφάλματος συναγερμού, καθιστώντας βολικό για το προσωπικό συντήρησης να πραγματοποιεί συντήρηση και επισκευή του εξοπλισμού.

Μέρος Δεύτερο

:Θεωρία λειτουργίας μηχανής: ο εργάτης τοποθετεί τα προφίλ αλουμινίου στο τραπέζι, με τη βοήθεια της μεταφοράς στην πλατφόρμα μεταφοράς, το σύστημα μεταφέρει τα προφίλ αλουμινίου στην περιοχή φόρτωσης. Ο εργάτης πατάει το κουμπί, υπό την πίεση των πνευματικών συστημάτων και ανοίγει τον μηχανισμό ανοίγματος και κλεισίματος του σφιγκτήρα, ο εργάτης στερεώνει τα προφίλ αλουμινίου με τον σφιγκτήρα και πατάει το κουμπί. Με τη βοήθεια των υδραυλικών συστημάτων, το μηχανικό τραπέζι ανατροπής αλλάζει την κατεύθυνση των προφίλ από οριζόντια σε κάθετη. Με τη λειτουργία ανύψωσης των άνω και κάτω δοκών, το σύστημα θα μεταφέρει τα προφίλ αλουμινίου στην περιοχή αναμονής για παραγωγή. Με τη συνεργασία των άνω και κάτω στοιβαζόμενων μεταφορέων, την ανύψωση των άνω και κάτω δοκών και τη μετάθεση των άνω και κάτω σειρών δοκών, τα προφίλ αλουμινίου ξεκινούν την παραγωγή. Ο αυτόματος χειριστής μηχανής προεπεξεργασίας θα έρθει και θα μεταφέρει τα προφίλ για να ολοκληρώσει τις διαδικασίες προεπεξεργασίας μία δεξαμενή τη φορά, στη συνέχεια θα τοποθετήσει τα προφίλ στη διάβαση για αναμονή. Όταν έρθει ο αυτόματος μεταφορέας για την επιφάνεια της δεξαμενής οξείδωσης, θα μεταφέρει τα προφίλ για να ολοκληρώσει τις διαδικασίες ανοδίωσης, ξεπλύματος με νερό και χρωματισμού μία προς μία. Μετά την ολοκλήρωση όλων των παραπάνω παραγωγών, ο αυτόματος μεταφορέας θα μεταφέρει τα προφίλ στον σήραγγα στεγνώματος για ξήρανση της επιφάνειας, στη συνέχεια θα τα στείλει στην περιοχή αποθήκευσης. Με τη συνεργασία των άνω και κάτω στοιβαζόμενων μεταφορέων, την ανύψωση των άνω και κάτω δοκών και τη μετάθεση των άνω και κάτω σειρών δοκών, τα προφίλ αλουμινίου μετακινούνται στην περιοχή αναμονής για εκφόρτωση. Με τη βοήθεια των υδραυλικών συστημάτων, το μηχανικό τραπέζι ανατροπής αλλάζει την κατεύθυνση των προφίλ από κάθετη σε οριζόντια. Το σύστημα θα ενεργοποιήσει αυτόματα τον μηχανισμό ανοίγματος και κλεισίματος του σφιγκτήρα, τα προφίλ θα διαχωριστούν από τους σφιγκτήρες. Με τη μεταφορά στην πλατφόρμα μεταφοράς, τα προφίλ αλουμινίου μετακινούνται από τη γραμμή παραγωγής στο τραπέζι. Ολοκληρώνονται όλες οι διαδικασίες παραγωγής. Μετά την ολοκλήρωση της παραγωγής, το σύστημα θα μεταφέρει την άδεια δοκό πίσω στην περιοχή φόρτωσης με όχημα μεταφοράς άδειας δοκού.Μέρος Τρίτο:Το πλεονέκτημα της Κάθετης Γραμμής Παραγωγής Ανοδίωσης:

α) Πολύ χαμηλή κατανάλωση ενέργειας.β) Υψηλή Παραγωγικότητα: 3000 τόνοι/μήνα ή περισσότερο.
γ) Χαμηλή κατανάλωση ενέργειας: Ο τετράγωνος σχεδιασμός του φούρνου σκλήρυνσης εξασφαλίζει την εξαιρετικά υψηλή αναλογία χρήσης της θερμικής ενέργειας. Μπορεί να εξοικονομήσει 15% ενέργεια ή περισσότερο.
δ) Χαμηλό κόστος εργασίας: Ο αυτόματος έλεγχος μειώνει το κόστος εργασίας. Μπορεί να εξοικονομήσει 60 άτομα εργασίας.
Συχνές Ερωτήσεις:
1.

Τι πρέπει να παρέχουμε αν ενδιαφερόμαστε για τον εξοπλισμό σας;

A. Το υλικό/μέγεθος (μέγιστο)/βάρος (μέγιστο) των εργασιών σας. B. Ποια είναι η αναμενόμενη παραγωγή αυτού του εξοπλισμού (8 ώρες/ημέρα, ή 30 ημέρες/μήνα);
C. Ο διαθέσιμος χώρος εργαστηρίου στον οποίο σκοπεύετε να τοποθετήσετε αυτό το σετ εξοπλισμού (σε ΜxΠxΥ);
D. Ποιο καύσιμο προτιμάτε να χρησιμοποιήσετε για το σύστημα θέρμανσης: Ηλεκτρικό, Φυσικό αέριο, Υγραέριο, Πετρέλαιο ή άλλα;
2.
Πώς εγκαθίσταται ο εξοπλισμός μετά την αγορά του εξοπλισμού σας;

A. Θα παρέχουμε έγγραφα εγκατάστασης, σχέδιο συναρμολόγησης 3D ή βίντεο εγκατάστασης για την καθοδήγηση της εργασίας εγκατάστασης. B. Ο μηχανικός μας θα καθοδηγήσει την εγκατάσταση και την αποσφαλμάτωση του εξοπλισμού διαδικτυακά.
C. Μπορούμε να κανονίσουμε εγκαταστάτες στο εργοστάσιό σας για να καθοδηγήσουν την εργασία εγκατάστασης εάν χρειαστεί, αυτή η υπηρεσία χρεώνεται.
D. Μετά την αποσφαλμάτωση, θα παρέχουμε πλήρη εκπαίδευση και θα παρακολουθούμε τακτικά τη χρήση του εξοπλισμού.
3.
Πώς γίνεται η εξυπηρέτηση μετά την πώληση της εταιρείας σας;

A. 1 έτος εγγύηση ανταλλακτικών, τα ανταλλακτικά περιλαμβάνουν κυρίως ανεμιστήρες, καυστήρες, ηλεκτρικά εξαρτήματα του πίνακα ελέγχου, μεταλλική κατασκευή, πάνελ τοίχου κ.λπ., εκτός από περιπτώσεις τεχνητής ζημιάς. B. Όσο χρησιμοποιείτε τον εξοπλισμό μας, η τεχνική μας υποστήριξη θα είναι πάντα διαδικτυακά
Ελπίζουμε η θερμή μας εταιρεία να σας συναντήσει φιλικά και να σας προσφέρει μια διαφορετική εμπειρία.
